功能及特點



在線實時監測直流系統的絕緣狀況。一旦系統的接地電阻低于預先設定的報警值，則自動報警。之后裝置進入選線狀態，顯示并打印出接地支路號；

在線實時監測并顯示直流系統的母線電壓。一旦系統的母線電壓超出預先設定的范圍，則自動報警；

不需停電即可查找接地支路。在多點接地及系統對地電容較大的情況下仍有較高的準確度。在便攜式探測裝置的配合下可迅速準確地找出具體的接地點。正負母線的對地絕緣均勻下降時仍能準確報警；

可以隨時方便地更改設置參數，如各種報警值等；

可以記憶20次*新的報警信息供隨時顯示和打印；

采用先進的液晶顯示技術，顯示容量大。以菜單方式操作，簡單方便；

采用插板式結構，便于維護；

具備RS232、RS422和RS485串口，同微機監控系統相連，易于實現遠方監測；



與國內的同類裝置相比，該裝置具有如下優點：

檢測靈敏度高，受系統對地電容影響小；

系統的正負母線對地絕緣均勻下降時仍能準確報警；

抗干擾能力強，可靠性高；

能同時監測兩段母線。



技術規范



參 數	指 標
監測*大路數	101型：31路、201型：63路、301型：126路
系統接地檢測靈敏度	≤99kΩ
支路接地檢測靈敏度	≤20 kΩ
每條支路的檢測時間	≤10秒
接地報警信息追憶	20次
輸出報警信號	電壓異常、接地
通訊接口標準	RS-232，RS-422，RS-485
適用的直流系統電壓等級	220V、110V、48V
電源電壓	交流187V到253V或直流176V到242V
裝置功耗	≤15W
重量	≤15kg(不含傳感器)
工作環境	溫度-5℃～40℃,相對濕度≤90%





設計說明

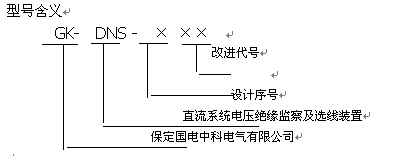

該裝置有3種型號∶xxx -1型適用于單段母線，*大31路；xxx-2型適用于單段母線，*大63路；xxx-3型適用于雙段母線，每段*大63路。



訂貨須知



訂貨時請?zhí)峁┤缦滦畔ⅲ?/strong>
